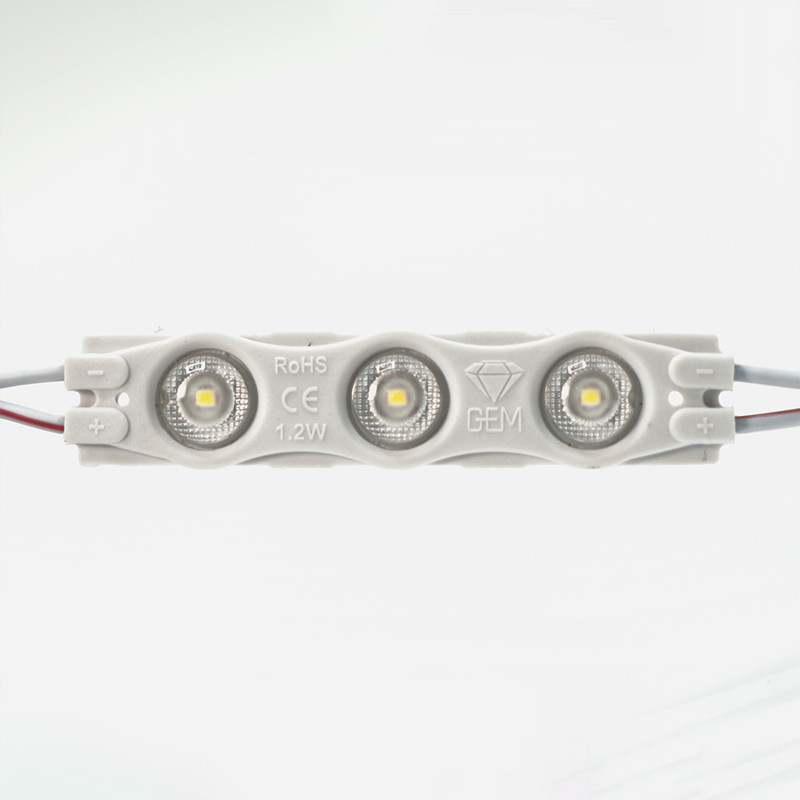

SMDتزریقی (بلوکی لنزدار)

بیشترین کاربردهای اس ام دی بلوکی در تابلوسازی، ساختن تابلو حروف برجسته مثل حروف نئون پلاستیک، حروف فلزی، حروف استیل، تابلو چلنیوم و سایر موارد می باشد. اس ام دی های بلوکی را نیز می توان در تولید و ساخت سایر تابلوهای تبلیغاتی مثل تابلو فلکسی فیس و تابلو لایت باکس استفاده کرد.

همه چیز درباره ال ای دی LED بلوکی؛ از ساختار فنی تا کاربردهای دکوراتیو

امروزه دنیای نورپردازی و تبلیغات محیطی با سرعتی باورنکردنی در حال پیشرفت است و تجهیزات قدیمی جای خود را به فناوری‌های نوین، کم‌مصرف و پربازده داده‌اند. در این میان ال ای دی LED بلوکی به عنوان یکی از کلیدی‌ترین و محبوب‌ترین ابزارهای روشنایی، جایگاه ویژه‌ای در بین طراحان دکوراسیون و تابلوسازان پیدا کرده است. این قطعات کوچک اما قدرتمند با ساختار منسجم و نوردهی فوق‌العاده، توانسته‌اند استانداردهای جدیدی را در صنعت روشنایی تعریف کنند و دست طراحان را برای خلق ایده‌های ناب باز بگذارند. اگر تا به حال به تابلوهای چلنیوم درخشان مغازه‌ها یا نورپردازی‌های مخفی و یکدست سقف‌ها دقت کرده باشید، به احتمال زیاد شاهد هنرنمایی ال ای دی بلوکی بوده‌اید

اهمیت استفاده از ال ای دی LED بلوکی تنها به زیبایی ظاهری محدود نمی‌شود؛ بلکه این محصولات به دلیل مقاومت بالا در شرایط جوی مختلف و مصرف انرژی بسیار پایین، انتخابی اقتصادی و هوشمندانه محسوب می‌شوند. وقتی صحبت از پروژه‌های بزرگ نورپردازی می‌شود، دوام و طول عمر تجهیزات حرف اول را می‌زند و دقیقا همینجاست که ال ای دی بلوکی قدرت خود را به رخ می‌کشد. چه هدف شما برجسته‌سازی نمای یک ساختمان تجاری باشد و چه ایجاد یک اتمسفر آرامش‌بخش در فضای داخلی خانه، این بلوک‌های نوری کوچک می‌توانند تأثیر شگرفی بر نتیجه نهایی کار داشته باشند.

در این مقاله قصد داریم به صورت کاملا تخصصی و دقیق به بررسی همه جوانب این محصول بپردازیم. از ساختار فنی و اجزای تشکیل‌دهنده گرفته تا نحوه نصب و کاربردهای متنوع آن در فضاهای داخلی و خارجی. شناخت صحیح ویژگی‌های ال ای دی LED بلوکی به شما کمک می‌کند تا در پروژه‌های خود بهترین انتخاب را داشته باشید و از نوری پایدار و باکیفیت لذت ببرید. با ما همراه باشید تا به دنیای جذاب و پرنور این تکنولوژی سفر کنیم.

ال ای دی بلوکی چیست و چگونه کار می‌کند؟
در دنیای گسترده تجهیزات روشنایی ال ای دی بلوکی (LED Module) به دسته‌ای از منابع نوری گفته می‌شود که به صورت ماژولار یا بلوک‌های جداگانه طراحی و تولید شده‌اند. برخلاف ریسه‌های شلنگی که ساختاری پیوسته دارند، در این مدل هر واحد نوری یا بلوک دارای بدنه، چیپست نوری و مدار محافظ مخصوص به خود است و این بلوک‌ها توسط سیم‌هایی به یکدیگر متصل شده‌اند. این ساختار زنجیره‌ای به کاربر اجازه می‌دهد تا به راحتی تعداد بلوک‌ها را کم یا زیاد کند و آن‌ها را در زوایا و فرم‌های مختلف برش دهد. نام بلوکی نیز دقیقا از همین ظاهر قطعه‌قطعه و بلوک‌مانند آن‌ها گرفته شده است که اغلب در بسته‌بندی‌های ۲۰ تایی یا بیشتر به بازار عرضه می‌شوند.

عملکرد ال ای دی LED بلوکی بر پایه تکنولوژی نیمه‌هادی‌ها استوار است. وقتی جریان الکتریکی (معمولا ۱۲ ولت) از طریق سیم‌های رابط وارد مدار هر بلوک می‌شود، چیپ‌های

SMD (Surface Mounted Device) که روی برد قرار دارند، انرژی الکتریکی را به انرژی نورانی تبدیل می‌کنند. وجود مقاومت‌های دقیق در هر بلوک باعث می‌شود که جریان ورودی کنترل شده و از سوختن چیپ‌ها جلوگیری شود. یکی از ویژگی‌های بارز این محصول، استفاده از لنزهای پخش‌کننده نور روی چیپ‌هاست که زاویه تابش را افزایش داده و از ایجاد نقاط نوری خیره‌کننده (Hotspots) جلوگیری می‌کند. این مکانیزم ساده اما مهندسی شده باعث می‌شود تا ال ای دی بلوکی نوری یکنواخت، شفاف و با شدت بالا تولید کند که برای کاربردهای تبلیغاتی و دکوراتیو ایده‌آل است.

تفاوت تکنولوژی SMD و COB در ال ای دی بلوکی چیست؟
یکی از سوالات متداول در شناخت ال ای دی بلوکی تفاوت بین فناوری‌های به کار رفته در منبع نوری آن‌هاست. اکثر مدل‌های موجود در بازار از نوع SMD هستند. در تکنولوژی SMD قطعات الکترونیکی مستقیما روی برد مدار چاپی لحیم می‌شوند. این مدل‌ها که معمولا با کدهای عددی مثل ۵۰۵۰ یا ۲۸۳۵ شناخته می‌شوند، نوری پخش و با زاویه باز ارائه می‌دهند که برای روشنایی یکدست تابلوها عالی است. در مقابل برخی مدل‌های ال ای دی LED بلوکی ممکن است از تکنولوژی COB (Chip on Board) استفاده کنند. در COB تعداد زیادی دیود نوری در یک مساحت کم متمرکز شده‌اند که نوری بسیار شدید و متمرکز تولید می‌کنند. با این حال برای اکثر کاربردهای معمول مانند تابلوهای چلنیوم، نوع SMD به دلیل پخش نور بهتر و تولید گرمای کمتر، محبوبیت بیشتری دارد.

نقش ولتاژ ۱۲ ولت در ایمنی و کارکرد ال ای دی LED بلوکی
تقریبا تمام انواع ال ای دی بلوکی با ولتاژ ایمن ۱۲ ولت مستقیم (DC) کار می‌کنند. این ویژگی دو مزیت بزرگ دارد: اول اینکه خطر برق‌ گرفتگی را به صفر می‌رساند و ایمنی نصاب و کاربران را تضمین می‌کند. دوم اینکه این ولتاژ پایین باعث می‌شود قطعات الکترونیکی دیرتر مستهلک شوند. برای روشن کردن این بلوک‌ها نیاز به یک منبع تغذیه یا سوئیچینگ دارید که برق ۲۲۰ ولت شهری را به ۱۲ ولت تبدیل کند. پایداری ولتاژ در این سیستم بسیار حیاتی است؛ زیرا نوسانات شدید می‌تواند عمر ال ای دی بلوکی را کاهش دهد. سیستم داخلی این بلوک‌ها به گونه‌ای طراحی شده که اگر یکی از بلوک‌ها بسوزد یا قطع شود، بقیه بلوک‌های موجود در زنجیره (ریسه) همچنان به کار خود ادامه می‌دهند و کل سیستم خاموش نمی‌شود.

انواع رنگ و دمای نوری در ال ای دی های بلوکی
تنوع رنگ در ال ای دی LED بلوکی دست طراحان را کاملا باز گذاشته است. این محصولات در طیف وسیعی از رنگ‌ها شامل سفید یخی (Cool White)، سفید آفتابی (Warm White)، نچرال، قرمز، سبز، آبی و حتی مدل‌های تمام رنگ (RGB) تولید می‌شوند. در مدل‌های تک رنگ، فسفر روی چیپست تعیین‌کننده رنگ نهایی نور است. اما در مدل‌های RGB ال ای دی بلوکی با استفاده از یک کنترلر می‌توان رنگ نور را تغییر داد و افکت‌های حرکتی و رقص نور ایجاد کرد. انتخاب صحیح دمای نوری (کلوین) در پروژه‌ها بسیار مهم است؛ مثلا برای داروخانه‌ها معمولا از نور سفید یخی با کلوین بالا استفاده می‌شود تا حس تمیزی و بهداشت القا شود، در حالی که برای کافه‌ها و رستوران‌ها، نورهای گرم‌تر با کلوین پایین برای ایجاد فضایی صمیمی مناسب‌تر هستند.

ساختار و اجزای اصلی LED بلوکی در سیستم‌های نورپردازی

شناخت دقیق آناتومی یک محصول به ما کمک می‌کند تا کیفیت آن را بهتر ارزیابی کنیم. یک ماژول ال ای دی بلوکی شاید در ظاهر قطعه‌ای ساده به نظر برسد اما از چندین بخش حیاتی تشکیل شده که هر کدام وظیفه خاصی بر عهده دارند. کیفیت نهایی نور، طول عمر و مقاومت در برابر عوامل محیطی، همگی به کیفیت متریال به کار رفته در این اجزا بستگی دارد. به طور کلی ساختار این محصول را می‌توان به چهار بخش اصلی تقسیم کرد: چیپست نوری، برد مدار چاپی (PCB)، بدنه محافظ و لنز. هماهنگی بین این اجزا است که عملکرد بی‌نقص ال ای دی LED بلوکی را تضمین می‌کند.

اگر بخواهیم کمی عمیق‌تر نگاه کنیم، قلب تپنده این سیستم همان چیپست است که وظیفه تولید نور را بر عهده دارد. اما این چیپست بدون وجود یک سیستم دفع حرارت مناسب (هیت‌سینک) و یک محافظ قدرتمند در برابر رطوبت، دوام زیادی نخواهد داشت. بنابراین وقتی از کیفیت ال ای دی بلوکی صحبت می‌کنیم منظورمان مجموعه‌ای از فاکتورهاست که در کنار هم یک محصول استاندارد را شکل می‌دهند. در ادامه به بررسی دقیق این اجزا می‌پردازیم.

اهمیت چیپست و برندهای سازنده در ال ای دی LED بلوکی

مهم‌ترین جزء در هر سیستم روشنایی، منبع تولید نور آن است. در ال ای دی LED بلوکی معمولا از چیپ‌های SMD در سایزهای مختلف مثل ۵۰۵۴، ۵۰۵۰ یا ۲۸۳۵ استفاده می‌شود. سایز چیپست رابطه مستقیمی با شدت نور دارد اما تنها فاکتور تعیین‌کننده نیست. برند سازنده چیپست نیز بسیار حائز اهمیت است.

نقش حیاتی بدنه اینجکشن و دفع حرارت در ال ای دی بلوکی

بدنه یا کیسینگ ال ای دی بلوکی معمولا از جنس پلاستیک فشرده (ABS) یا مواد پلی‌کربنات ساخته می‌شود. این بدنه با روش تزریق پلاستیک (Injection Molding) تولید می‌شود که باعث می‌شود قطعه کاملا یکپارچه و ضد آب باشد. اما نکته مهم‌تر در ساختار داخلی، وجود هیت‌سینک یا صفحه خنک‌کننده است. بسیاری از مدل‌های باکیفیت ال ای دی بلوکی دارای یک صفحه آلومینیومی در زیر برد PCB هستند. این صفحه وظیفه دارد گرمای تولید شده توسط چیپست را جذب و به محیط منتقل کند. دفع صحیح حرارت عمر مفید محصول را چندین برابر می‌کند؛ چرا که دشمن اصلی قطعات الکترونیکی، حرارت محبوس شده در داخل آن‌هاست. بدنه‌های اینجکشن علاوه بر محافظت فیزیکی، عایق‌بندی الکتریکی مناسبی نیز ایجاد می‌کنند.

تاثیر لنز و پوشش اپتیکال بر پخش نور ال ای دی LED بلوکی

یکی از تفاوت‌های اصلی ال ای دی LED بلوکی با سایر ال ای دی‌ها وجود یک لنز محدب یا تخت روی چیپست است. این لنز که معمولا از جنس پلی‌کربنات شفاف ساخته می‌شود، وظیفه مدیریت زاویه تابش نور را بر عهده دارد. در حالی که چیپست خام معمولا نوری با زاویه ۱۲۰ درجه ساطع می‌کند، لنزهای مخصوص می‌توانند این زاویه را تا ۱۶۰ یا ۱۷۰ درجه افزایش دهند. این ویژگی در ال ای دی بلوکی بسیار حیاتی است، به خصوص در تابلوهای تبلیغاتی که عمق کمی دارند. زاویه پخش باز باعث می‌شود نور بلوک‌ها با هم همپوشانی پیدا کرده و سایه‌های بین آن‌ها از بین برود. نتیجه کار، سطحی کاملا روشن و یکدست بدون نقاط تاریک است. علاوه بر این لنز به عنوان یک لایه محافظ اضافی در برابر گرد و غبار و رطوبت عمل می‌کند.

کاربرد ال ای دی بلوکی در نورپردازی داخلی (سقف، ویترین، دکور)
شاید در گذشته تصور می‌شد که ال ای دی بلوکی تنها مختص تابلوهای تبلیغاتی سر‌در مغازه‌هاست اما امروزه این محصول راه خود را به قلب دکوراسیون داخلی باز کرده است. به دلیل ابعاد کوچک، نصب آسان و نوردهی بالا، طراحان داخلی از این ماژول‌ها برای خلق افکت‌های نوری خاص استفاده می‌کنند. در نورپردازی داخلی منازل، ادارات و مراکز تجاری، هدف اصلی معمولا ایجاد نوری غیرمستقیم و چشم‌نواز است که فضا را دلبازتر نشان دهد. ال ای دی بلوکی به دلیل داشتن چسب دوطرفه در پشت بدنه و جای پیچ به راحتی در فضاهای تنگ و باریک مثل گچ‌بری‌ها و کناف‌ها نصب می‌شود.

علاوه بر سقف‌ها، ویترین فروشگاه‌ها و قفسه‌های دکوری نیز از مشتریان پروپاقرص این محصول هستند. در ویترین‌ها نیاز به نوری است که کالا را برجسته کند اما فضای زیادی را اشغال نکند. ال ای دی LED بلوکی با ضخامت کم خود می‌تواند در لبه طبقات یا پشت باکس‌ها پنهان شود و نوری متمرکز بر روی محصولات بتاباند. این نوع نورپردازی باعث جلب توجه مشتری و افزایش جذابیت بصری کالاها می‌شود
